厂家直供单流程同侧板式换热器，板式换热器价格
武城县德孚换热设备厂座落于素有“九达天衢、神京门户”美誉之称的：山东德州。是从事板式换热器的制造、销售的专业化公司。
 联系电话：0534—2559996       13953485091       QQ:2262652366
武城县德孚换热设备厂专业生产单流程同侧板式换热器，节能高效，价格优惠，质量有保证，希望广大新老客户来电洽谈！！
德孚板式换热器在石油、化工、冶金、食品等工业生产领域的应用范围和规模进一步扩大。从近些年行业市场来看，板式换热器已逐渐取代传统换热设备，成为销售市场的主流。今天，德孚就和大家一起来看看板式换热器换热效率分析 。
板式换热器换热效率分析
    板式换热器广泛应用于供热、洗浴、空调、冶金、液压、化工、制药、食品等领域。
    板式换热器是目前各类换热器中换热效率最高的一种换热器，它占用空间小，安装拆卸方便。

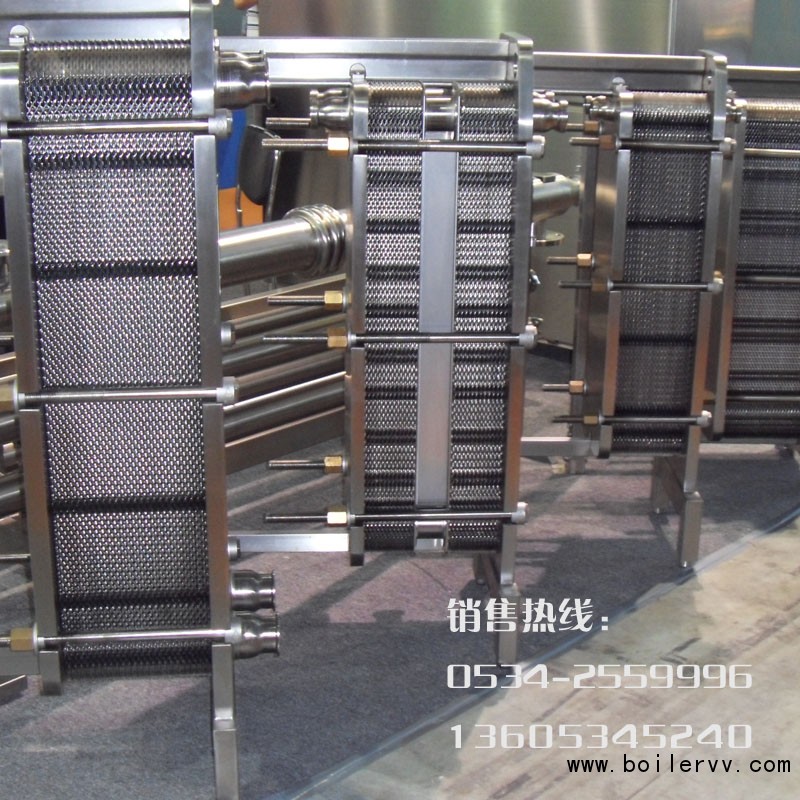

    板式换热器的结构分解如图1，产品外型如图2，主要部件是由换热板片、密封胶垫、夹紧板、导杆、夹紧螺栓组成。换热板片是由不锈钢板压制成型，它上面开有4个流道孔，中部压成人字形波纹，四周压有密封槽。密封槽内粘有密封胶垫。换热板片通过两导杆定位对齐，两夹紧板通过夹紧螺栓将各板片压紧，从而形成换热器内腔换热流道。相邻换热板片的人字形波纹方向安装时相反，接触点彼此相互支撑。人字形波纹和这些支撑点使流体介质在其内部流动时充分形成湍流，这是板式换热器具有很高换热效率的主要原因。另外换热板片厚度较薄，导热热阻较小，板片两侧的流体介质流动分布较为均衡，也使得传热较为充分。
    板式换热器根据介质的温差和流量，可以装配成单流程、双流程、三流程以及多流程的形式。单流程是指介质在换热器内流过一个流程，双流程是指介质在换热器内折返流过两个过程，依次类推，各种流程的外形图和其流程示意图如图3。当采用多流程时，换热器的四个接口就不能在同一侧的夹紧板上，进出口要位于前后两个夹紧板上。

    板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过半片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。在相同压力损失情况下，其传热系数比管式换热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上 。
    武城县德孚换热设备厂我们的宗旨：专业生产，精益求精，专心致志的做好产品的每一个细节，努力提供更多、更好让客户更满意，对社会更有价值的产品。
