2SQ3 (2SJ3) 系列部分回转（角行程）电动执行机构是对开环和闭环控制系统中的最终控制元件（如阀门、风门、挡板）的运行进行控制的一种驱动装置。
2SQ3（2SJ3）系列是扬州市扬修电力设备有限公司2SA3系列多回转电动执行机构的派生产品，它可以准确的按控制指令动作，是对球阀、碟阀、风门等实现远控、集控和自动控制的必不可少的驱动装置，本系列产品不仅可用于电站，还可以用于石化、矿山、公共事业等。具有如下特点：
1. 具有2SA3多回转电动执行机构的控制功能；
2.具有防尘防水功能，防护等级IP67，应用户要求亦可提供防护等级为IP68的电动执行机构；
3.2SQ30(2SJ30)适用于碟阀、风门、球阀、挡板2SQ35(2SJ35)适用于各种部分回转的调节阀等；
4.2SQ3为部分回转电动执行机构，2SJ3为角行程带摇臂的电动执行机构。
技术条件
1.环境温度： 开关型：-20℃ ~ +80℃; 调节型：-20℃ ~ +60℃
2.相对温度： ≤95% （25℃）
3.工作环境： 不含强腐蚀性或爆炸性气体的工况
4.防护等级： IP67、IP68（特殊定货）
5.电源： 380V 50HZ 或 220V 50HZ （2000N.m以下）
6.调节用阀位信号：0/4—20mA
性能参数
2SQ35（2SJ35）系列调节型部分回转（角行程）电动执行机构主要性能参数
|
型号 |
基本结构 |
控制转矩范围(Nm) |
90°全行程时间(s) |
|
2SJ3511 2SQ3511 |
2SA3511+JW63A |
150～220 |
15、22、30 |
|
2SJ3512 2SQ3512 |
2SA3512+JW80B |
450～600 |
21、30、42 |
|
2SJ3521 2SQ3521 |
2SA3521+JW100B |
900～1200 |
21、30、42 |
|
2SJ3522 2SQ3522 |
2SA3522+JW125B |
1800～2500 |
21、30、42 |
|
2SJ3531 2SQ3531 |
2SA3531+JW160B |
3500～5500 |
21、30、42 |
|
2SJ3532 2SQ3532 |
2SA3532+JW200B |
7500～11000 |
21、30、42 |
2SQ30（2SJ30）系列开关型部分回转（角行程）电动装置主要性能参数
|
型号 |
基本结构 |
控制转矩范围(Nm) |
90°全行程时间(s) |
|
2SJ3011 2SQ3011 |
2SA3011+JW80B |
180～500 |
21、30、42 |
|
2SJ3012 2SQ3012 |
2SA3012+JW80B |
500～1000 |
21、30、42 |
|
2SJ3021 2SQ3021 |
2SA3021+JW100B |
1000～2000 |
21、30、42 |
|
2SJ3022 2SQ3022 |
2SA3022+JW125B |
2000～4000 |
21、30、42 |

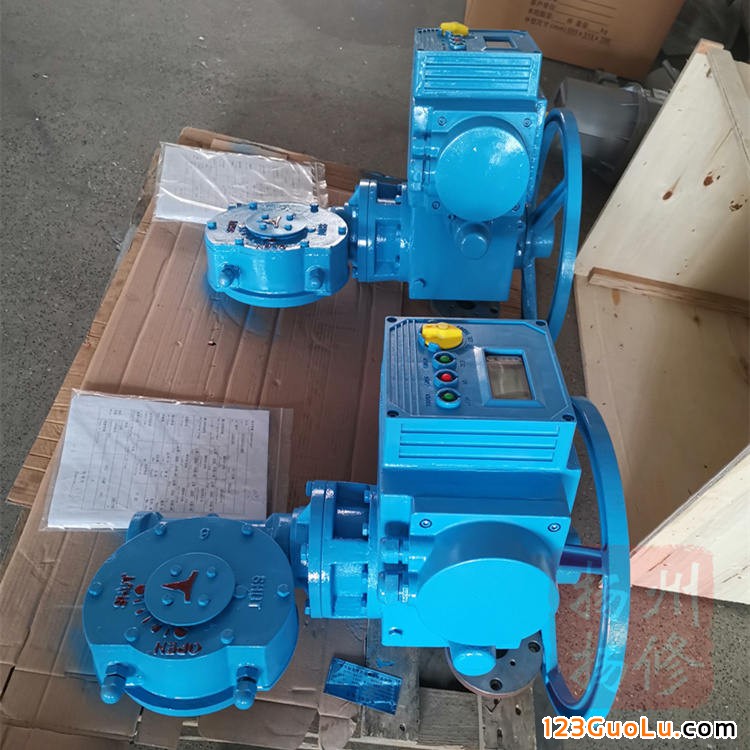

扬修电力电动调节门2SQ3522-MU，带控制单元可分体安装；
