DQW叠加式系列电动装置是电动阀门的驱动装置,用以控制阀门的开启和关闭。是DZW系列产品的派生产品。可适用于球阀、蝶阀和风门等,它可以准确地控制指令动作,是对阀门实现远控、集控和自动控制的驱动装置。本系列产品不仅适用于电站,还可以用于石化、冶金、公用事业等。
工作环境和主要技术参数
电源:常规,三相380V(50Hz)
特殊,三相660V、440V、415V(50Hz、60Hz);
单相220V、110V(50Hz、60Hz)
环境温度:-20~+60℃ (特殊订货-40~+80℃)。
相对湿度:≤95%(25℃时)。
户外型:用于无易燃、易爆和无腐蚀性介质的场所;
隔爆型防爆等级: EXdIIBT4 适用于环境为IIA、IIB级T1-T4组的易爆性气体混合物。
防护等级:IP65(特殊订货IP67、IP68)
工作制式:调节型为S5,负载持续率为10%,工作次数为630c/h;
开关型为S2,10min.
开关型:控制系统与电动执行机构集合于一体称为开关型电动执行机构,其电气部分主要由开关型模块、旋钮组件、开度表(或数显指示器)、接触器等组成,见图10。电气元件安装在一块可翻转的板上,以便对力矩控制机构、行程控制机构、开度指示机构进行调整。旋钮装置上有两个旋钮,其中一个为状态旋钮(右边),另一个为操作旋钮(左边),依靠在电气罩壳上,突出箭头指示操作方式,操作旋钮顺时针旋至箭头处为开阀,逆时针为关阀;
调节型:在开关型基础上引入调节系统即形成调节型电动装置,其电气部分由调节模块、旋钮组件、开度表(或数显指示器)、接触器等组成。可接收和输出4~20mA标准信号。
性能参数表
型号 |
公称 转矩 (N.m) |
最大 转矩 (N.m) |
输出 转速 (r/min) |
90° 全行程 时间 |
手动 速比 |
电机 功率 (kW) |
构造型式 |
DQW250 |
2500 |
3000 |
3/7、9/14 |
35、23 |
56:1 |
0.25、0.37 |
DZW15A+JW125B |
DQW330 |
3300 |
4000 |
3/7、9/14 |
35、23 |
56:1 |
0.37、0.55 |
DZW20A+JW125B |
DQW500 |
5000 |
6000 |
3/7 |
35 |
56:1 |
0.55 |
DZW30A+JW160B |
DQW700 |
7000 |
8000 |
3/7、9/14 |
35、23 |
56:1 |
1.1、1.5 |
DZW45A+JW160B |
DQW1000 |
10000 |
12000 |
3/7、9/14 |
35、23 |
54:1 |
1.1、1.5 |
DZW60A+JW200B |
DQW1300 |
13000 |
16000 |
3/7、9/14 |
35、23 |
54:1 |
2.2、3 |
DZW90+JW200B |
DQW2000 |
20000 |
24000 |
3/7、9/14 |
35、23 |
58:1 |
2.2、3 |
DZW90+JW250B |
DQW3000 |
30000 |
36000 |
3/7 |
35 |
58:1 |
3 |
DZW120+JW250B |
DQW4000 |
40000 |
48000 |
3/7 |
35 |
1400:1 |
5.5 |
DZW250+JW315B |
DQW6000 |
60000 |
72000 |
1/3 |
47 |
747:1 |
7.5 |
DZW350+JW315B |
DQW8000 |
80000 |
96000 |
3/10 |
50 |
798:1 |
10 |
DZW500+JW380 |

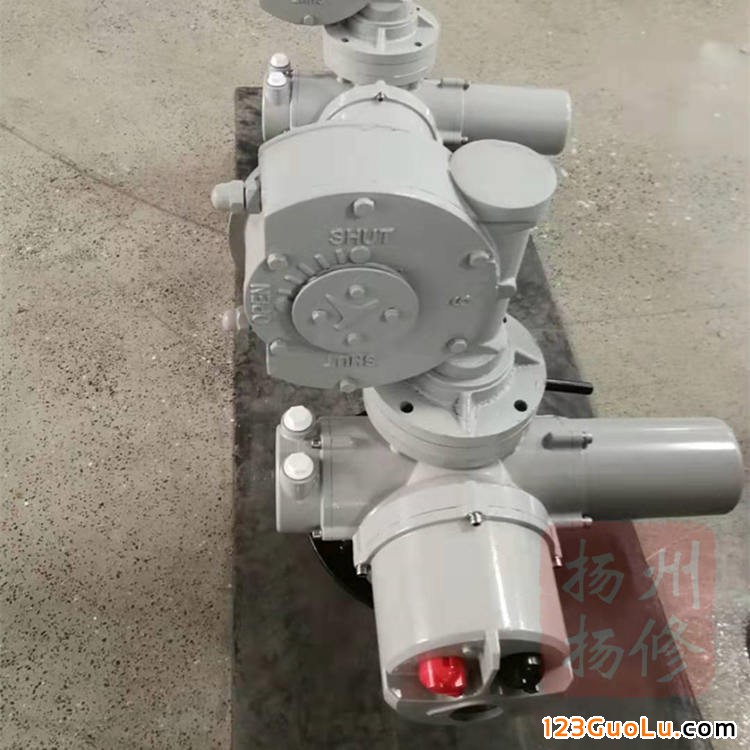

扬修电力叠加式大扭矩电动执行器F-DQW3000-WT;
